Tipos de Diagramas

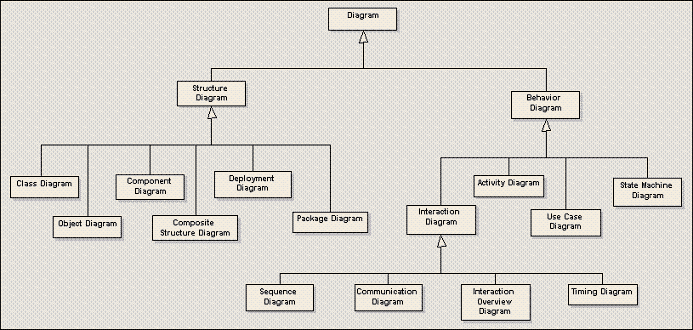

La figura debajo muestra la taxonomía de los 13 diagramas UML, como está definido por la especificación de UML 2.0 de Grupos de Desarrollo de Objetos. Como se puede ver, hay dos grupos mayoritarios de diagramas: diagramas Estructurales los cuales muestran una vista estática del modelo; y diagramas de Comportamiento los cuales muestran una vista dinámica del modelo. Para más detalles acerca de la construcción de estos diagramas, haga clic en los siguientes vínculos:
Vea la figura 464 (UML 2.0 Superstructure, p. 590).
Trabajando con Diagramas
Los diagramas se desarrollan en el espacio de trabajo principal en el que crea y conecta los elementos de modelado. Ellos se crean haciendo clic con el botón derecho sobre un paquete y seleccionando Nuevo Diagrama, o se cargan haciendo doble clic en los íconos de sus diagramas en el Explorador de Proyectos. Para una explicación más detallada sobre como trabajar con diagramas, vea Tareas Comunes de Diagramas
Diagramas Extendidos:
Además de los 13 diagramas de UML, EA provee los siguientes diagramas extendidos:
• |
|
• |
|
• |
|
• |
