Los Diagramas de Paquetes se usan para reflejar la organización de los paquetes y sus elementos, y para proveer una visualización de sus correspondientes nombres de espacio.
Diagrama de ejemplo

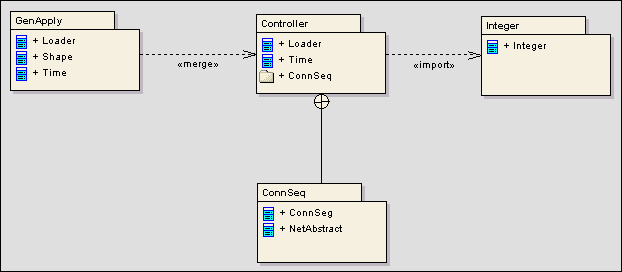

El ejemplo siguiente muestra un diagrama de Paquetes básico. El conector anidado entre ConnSeq y Controller refleja lo que revela el contenido del paquete. El contenido del Paquete se puede listar accediendo en el fondo del diagrama par amostrar la ventana Propiedades del diagrama, seleccionando la pestaña Elementos y seleccionando la Casilla de contenidos del paquete.
El conector «import» indica que los elementos en el paquete Entero destino, que en este ejemplo es una única clase, Entero, se importará en el paquete Controlador. El nombre de espacio del Controlador obtendrá acceso a la clase Entero; el nombre de espacio de Entero no se afecta.
El conector «merge» indica que los elementos del paquete Controlador se importarán en GenApply, incluyendo los contenidos anidados e importados de Controlador. Si un elemento ya existe en GenApply, tal como Cargador y Tiempo, las definiciones de estos elementos se expandirán por aquellas que se incluyen en el paquete Controlador. Todos los elementos agregados o actualizados por la mezcla son representados por una relación de generalización de vuelta a este paquete.
Tenga en cuenta: Los elementos privados de un paquete no se pueden importar o mezclar.
Elementos y Conectores de la Caja de Herramientas
Seleccione los elementos y conectores del diagrama de Paquetes desde las página Clase de la caja de herramientas del UML de EA
Consejo: Haga clic sobre los siguientes elementos y conectores para obtener más información.
Elementos del diagrama de paquetes |
Conectores del diagrama de paquetes |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Especificación del UML del OMG
La especificación del UML del OMG (UML 2.0 Superstructure, p. 12) establece:
"Un diagrama que presenta cómo se organizan los elementos de modelado en paquetes y las dependencias entre ellos, incluyendo importaciones y extensiones de paquetes."
