Un diagrama Personalizado es un diagrama de Clase extendido que se usa para capturar requisitos, interfaces de usuario o modelos de diseño personalizado.

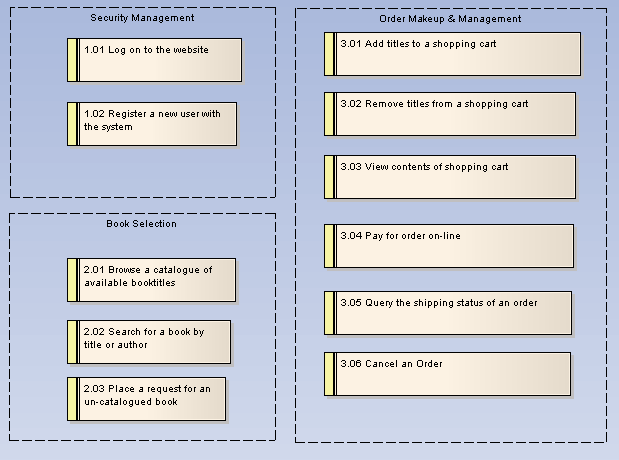

El ejemplo de abajo refleja un diagrama de requisitos. Los elementos requisito se pueden vincular a los casos de uso y a los componentes en el sistema para ilustrar cómo se cumple el requisito en un sistema en particular.
Se soporta el diseño de pantallas a través de elementos de pantalla y de controles UI estereotipados. Use este modelo para diseñar prototipos del sistema de alto nivel.
Los modelos personalizados proveen unas pocas extensiones para el modelo UML y permite alguna experimentación exploratoria y no rigurosa con elementos de modelado y diagramas.
Conectores y Elementos de la Caja de Herramientas
Seleccione los elementos y conectores del diagrama Personalizado desde las páginas Personalizado de la caja de herramientas del UML .
Consejo: Haga clic en los siguientes elementos y conectores para obtener más información.
Elementos del diagrama personalizado |
Conectores del diagrama personalizado |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
