Comenzando

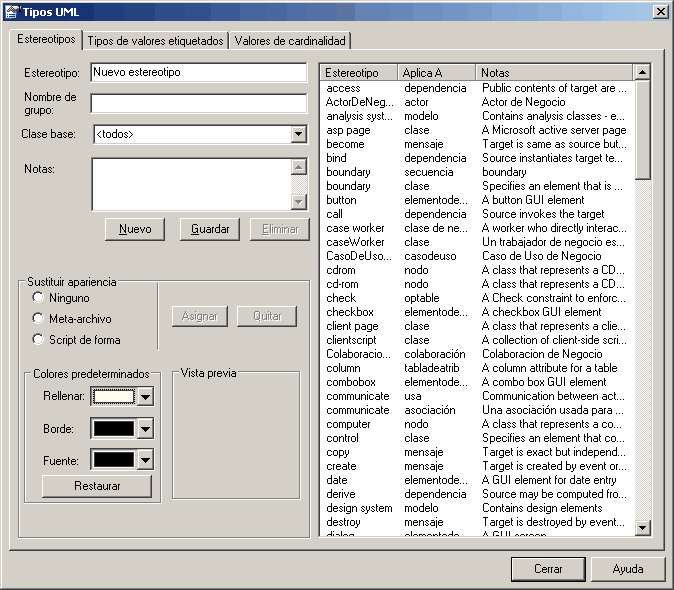

Los Scripts de Forma se asocian con estereotipos y se definen a través de la pestaña Estereotipos de la ventana Tipos UML. Para acceder a esta ventana, seleccione la opción Configuraciones | UML. Cada estereotipo definido puede tener un Script de forma.
Para crear un Script de forma para un estereotipo existente seleccionando el estereotipo de la lista. Alternativamente, puede crear nuevos estereotipos presionando el botón Nuevo y otorgándole al eestereotipo un nombre. Seleccione una clase base y presione Guardar. Una vez que el estereotipo se guardo, aparecerá en la lista.

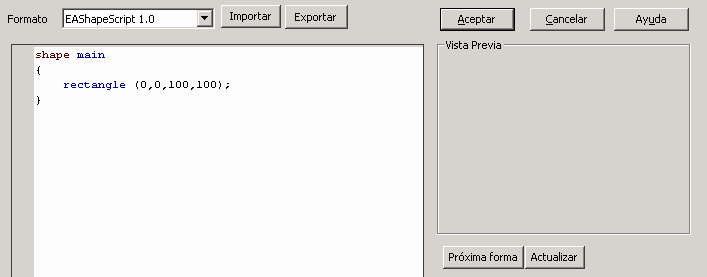

Para sustituir la apariencia, seleccione el botón Script de forma y luego presionar el botón Asignar. Se abre la siguiente ventana.
Ingresar los Scripts de Forma de ejemplo en la ventana Editar. Puede presionar el botón Actualizar para poder ver la forma en la vista previa. Una vez que haya terminado de escribir sus scripts de forma, presionar el botón Aceptar. Para guardar su script de forma, presione Guardar desde la ventana Estereotipos.
Una vez que haya creado su Script de Forma para un estereotipo en particular, puede asignar ese estereotipo a un elemento. La apariencia refleja el script de forma que creó. Para hacer esto, arrastre y deje caer un elemento Clase a su diagrama.
Tener en cuenta: Los Scripts de forma no funcionan en los diagramas de secuencia.

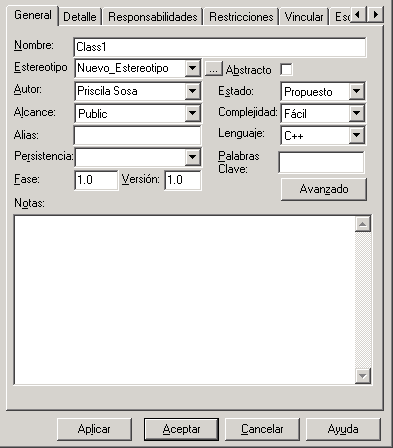

Hacer clic con el botón derecho en el elemento Clase y presionar el botón Propiedades. Haga clic en la flecha desplegable del Estereotipo, seleccione el estereotipo que creó y presione el botón Aceptar. Las formas de los objetos reflejarán el script de forma que creó.
