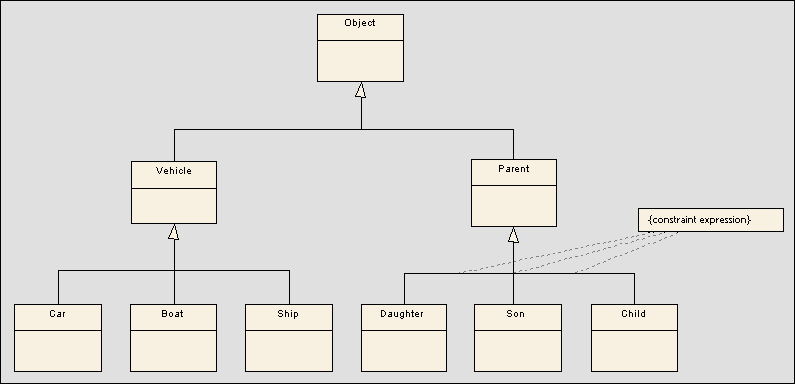

En EA es posible crear un diagrama de herencia con estilo de árbol, usando una forma especial del vínculo de Generalización, como se muestra a continuación.
Tenga en cuenta: El vínculo Hijo ->Padre todavía no se ha ubicado en Estilo de árbol . Estilo vertical.
Este estilo de diagrama provee una presentación más clara para las jerarquías de herencia y es sencillo de trabajar con él.
Crear un vínculo con estilo de árbol
Para crear un vínculo con estilo de árbol, proceda con los siguientes pasos:
1. Cree una Generalización normal entre dos elementos.
2. Haga clic con el botón derecho en el vínculo para abrir para abrir el menú contextual.
2. Seleccione la opción Configurar estilo de línea | Estilo de árbol - vertical o la opción Configurar estilo de línea | Estilo de árbol - horizontal.
3. Enterprise Architect automáticamente realiza la presentación de la Generalización conforme a una forma específica. Es posible tener la apariencia del diagrama de arriba agregando más vínculos de Generalización y seleccionando la opción de Estilo de árbol, puede realizar la apariencia del diagrama anterior. Puede desplazar las clases raíz e hijas hacia la derecha y la izquierda para lograr el resultado deseado; Enterprise Arqchitect mantendrá la conformidad de los vínculos de las ramas.
Configurando el estilo de los vínculos Predeterminados
Para configurar este estilo de vínculo predeterminado, proceda con los siguientes pasos:

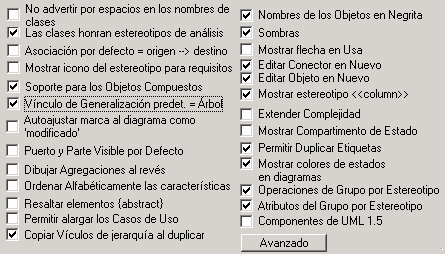

1. Seleccione la opción de menú Herramientas | Opciones | Vínculos. Se abre la página Vínculos de la ventana Opciones.
2. Seleccione la casilla Vínculo de generalización predet. = árbol para realizar este estilo de rama el estilo predeterminado para los vínculos de herencia.
