Puede configurar manualmente el padre de un elemento o la interfaz que realiza, usando la ventana Jerarquía de Tipos.
Configurar el Padre de un Elemento
Para establecer el padre de un elemento, proceda con los siguientes pasos:
1. Seleccione un elemento generalizable en el diagrama.
2. Desde el menú Elemento | Avanzado, seleccione Avanzado | Configurar Padres e Interfaces. Alternativamente, presione Ctrl+I. .

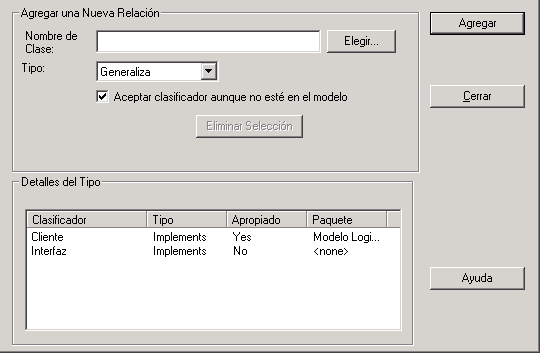

3. Se abrirá la ventana Jerarquía de Tipos.
4. Puede elegir ingresar el nombre de un padre o de una interfaz escribiéndola manualmente o usando la función Elegir... para ubicar un elemento dentro del modelo actual.
5. Configure el Tipo de relación (implementa o hereda) desde la lista desplegable.
6. Presione Agregar para agregar la relación.
7. Presione Eliminar Selección para eliminar la relación actualmente seleccionada.
Tenga en cuenta: Los padres que no tienen su elemento correspondientemente relacionado en el mismo diagrama mostrarán su parentesco en el vértice superior derecho del elemento hijo, como se muestra abajo:
