Ejemplo del acceso rápido

Este ejemplo usa un elemento Clase con el estereotipo «rápido». Cuando arrastra un acceso rápido lejos de estos elementos, quiere crear una dependencia hasta o desde un elemento del componente. Cuando arrastra un acceso rápido en un Puerto existente o elemento componente, quiere una dependencia hasta o desde el componente o, en el caso de un componente, quiere poder crear un elemento Puerto embebido.

Esto resulta en 8 registros en el archivo Definición de acceso rápido.

1.	Dependencia a un nuevo componente

2.	Dependencia desde un nuevo componente

3.	Dependencia a un componente existente

4.	Dependencia desde un componente existente

5.	Dependencia de un puerto existente

6.	Dependencia desde un puerto existente

7.	Dependencia a un componente existente, crear nuevo puerto

8.	Dependencia desde un componente existente, crear nuevo puerto

En la hoja de calculo, esto se implementa por los siguientes valores:

embim1

embim2

Esto se guarda al siguiente CSV:

Class,quick,,,,Component,,Dependency,,to,,Dependency to,TRUE,TRUE,TRUE,TRUE,Component,0,,,,,

Class,quick,,,,Component,,Dependency,,from,,Dependency from,TRUE,TRUE,TRUE,TRUE,Component,0,,,TRUE,,

Class,quick,Component,,,,,Dependency,,to,Dependency to,,TRUE,,TRUE,TRUE,,0,,,,,

Class,quick,Component,,,,,Dependency,,from,Dependency from,,TRUE,,TRUE,TRUE,,0,,,TRUE,,

Class,quick,Port,,,,,Dependency,,to,Dependency to,,TRUE,,TRUE,TRUE,,0,,,,,

Class,quick,Port,,,,,Dependency,,from,Dependency from,,TRUE,,TRUE,TRUE,,0,,,TRUE,,

Class,quick,Component,,,Port,,Dependency,,to,,Dependency to,TRUE,TRUE,TRUE,TRUE,Port,0,,TRUE,,,

Class,quick,Component,,,Port,,Dependency,,from,,Dependency from,TRUE,TRUE,TRUE,TRUE,Port,0,,TRUE,TRUE,,

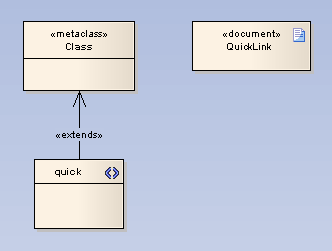

Puede crear el siguiente perfil y cortar y pegar los datos CSV en el artefacto documento para probar el efecto:

quicklinkexample
