El grupo Despliegue permite modelar los componentes y la estructura física del despliegue de su sistema en un diagrama de despliegue. Un componente es una porción del hardware o del software que forman parte del sistema, y un nodo es una plataforma física en la cual existirá el componente. Por ejemplo, un DLL o un servidor web son ejemplos de los componentes que se pueden desplegar en un servidor Windows 2000 (nodo). Ver diagrama de despliegue para un ejemplo de esto.
El grupo Despliegue contiene los elementos relacionados con la construcción real del sistema - los componentes que compondrán el sistema (ej. DLLs de ActiveX o Java Beans) y los nodos donde funcionaran esos componentes- incluyendo las conexiones físicas entre los nodos.

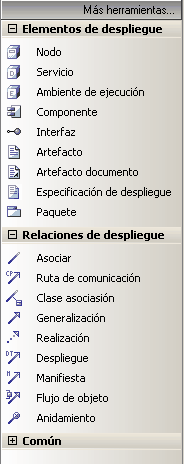

Para agregar un elemento al diagrama actual, haga clic con el botón izquierdo sobre el ícono requerido y arrástrelo a la posición en el diagrama. Coloque un nombre al elemento y otras características según se le solicite.
Para agregar una relación, haga clic sobre el ícono requerido, luego clic sobre el elemento inicial en el diagrama y arrastre hasta el elemento destino.
