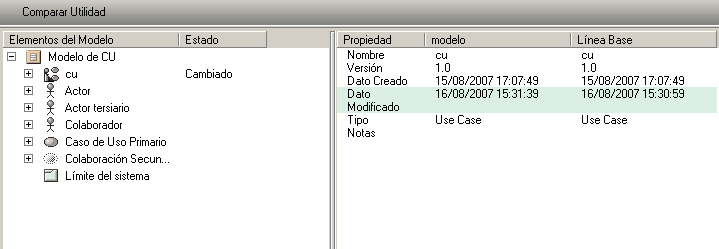

El siguiente diagrama muestra el resultado de una comparación de paquetes. Notará lo siguiente:
| • | Una nueva pestaña Utilidad de comparación se ha agregado al lado de las pestañas abrir diagrama. |
| • | Una jerarquía de elementos modelos se mostrará en la sección izquierda. Es claramente visible, desde la columna de estado y desde el icono triangular, que elementos en la jerarquía han cambiado desde la línea base. |
| • | En la sección derecha, una tabla de propiedades se muestra desde el elemento actualmente seleccionado en la sección izquierda. Los valores de las propiedades en el modelo actual y en la línea base son mostrados. Si alguna de las propiedades ha cambiado entre el modelo y la línea base, la fila se resalta. Este ejemplo muestra que para la clase nombrada AbstractFactory, el nombre modificado, el lenguaje de generación de código y el número de versión todos han cambiados desde la versión base alineada. |
