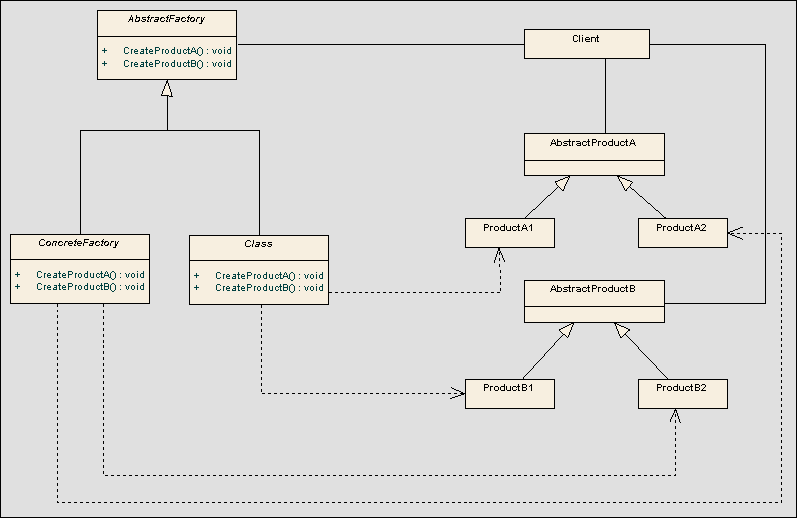

Para crear un patrón necesitará primero modelar un patrón como un Diagrama de UML estándar desde EA. El diagrama que esta a continuación fue creado desde un ejemplo como se estableció en el libro de Patrones de Diseño de GOF-.
Guardar un Diagrama como un Patrón
Para guardar un diagrama como patrón, seguir los pasos a continuación:

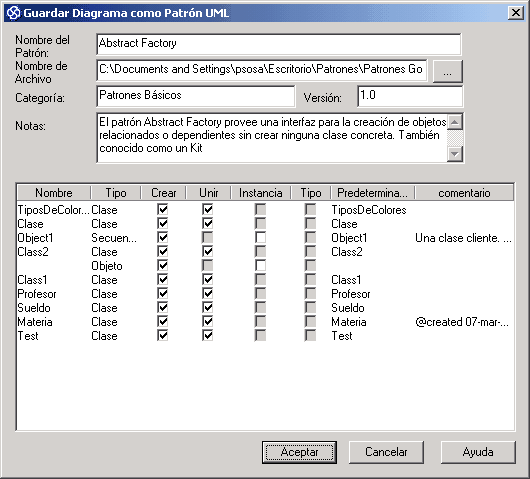

1.Desde el menú Diagrama, seleccione Guardar como Patrón UML para abrir la ventana Guardar el Diagrama como Patrón UML.
2. Establecer el Nombre del Patrón.
3. Ingresar un Nombre de archivo (.XML) para guardar el patrón.
4. Seleccionar o ingresar una Categoría bajo la que aparecerá el patrón en Patrones UML (se requiere).
5. Ingrese el número de Versión y cualquier otras Nota adicional.
6. Seleccionar las acciones apropiadas para los elementos que están contenidos en el patrón haciendo clic en las casillas como es apropiado. Estas acciones se realizan cuando un patrón se usa (para más detalles referirse a el tema Usando Patrónes). Las acciones disponibles son:
| • | Crear: Crea el elemento patrón directamente sin modificaciones. |
| • | Combinar: Combina el elemento del patrón con un elemento existente, permitiendo así que el elemento existente tome el rol del elemento patrón seleccionado. |
| • | Instancia: Crea el elemento patrón como una instancia de un elemento existente. (esta opción esta disponible si el elemento patrón soporta esta acción). |
| • | Tipo: Crea los tipos de elementos de patrón como un elemento existente (esta opción esta disponible si el elemento patrón soporta esta acción). |

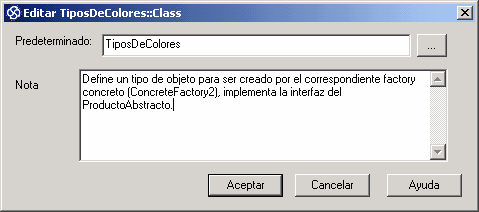

7. Para cambiar el nombre de uno de los animales, resaltar el elemento y luego hacer clic en el elemento para traer el diálogo Editar, desde este diálogo el usuario puede cambiar el nombre del elemento como también agregar comentarios detallando el propósito de los elementos.
8. Presionar Aceptar para Guardar el patrón. Una vez que guardo puede descargarlo en EA como un patrón en la pestaña de Recursos.
