Estereotipos Personalizados

Con EA puede crear sus propios estereotipos con su propia apariencia personalizada. El estereotipo se puede alterar para hacer uso de meta archivos (archivos de imagen), colores personalizados o hacer uso del Script de Forma de EA para hacer nuevas formas de elementos para determinar las formas y dimensiones del elemento.

Para agregar sus propios estereotipos personalizados, proceda con los siguientes pasos:

4. Si desea asociar un Meta archivo a este estereotipo, presione el botón Explorar [...] y localice el archivo .emf o .wmf requerido.

5. Ingrese Notas opcionales y seleccione Colores Predeterminados para este estereotipo.

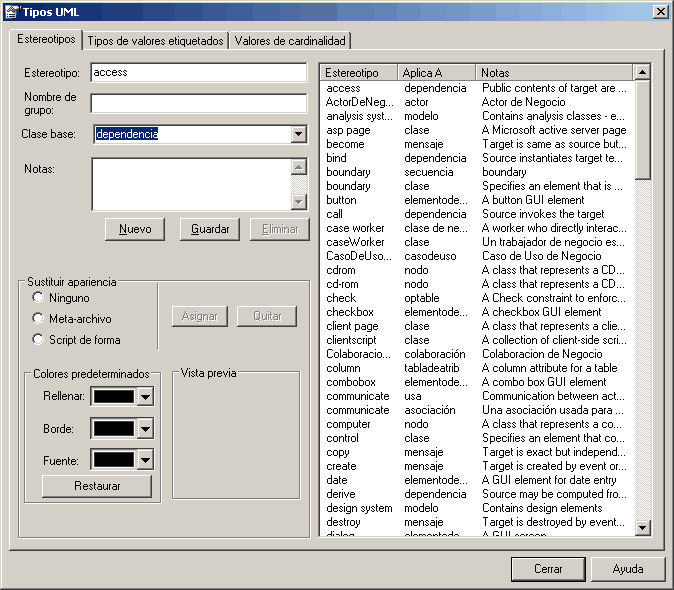

Control	Descripción
Estereotipo	Nombre del Estereotipo
Nombre de Grupo	Permite el agrupamiento de las características del estereotipo por un nombre plural, para atributos y operaciones y se muestra en diagramas en los compartimientos de atributos y operaciones.
Clase Base	Permite que el elemento estereotipado herede las características base desde un tipo de elemento pre-existente.
Notas	Use esta sección para agregar cualquier nota de estereotipo.
Sustituir Apariencia
Ninguno	Use esta opción para usar la apariencia del elemento predeterminado.
Metarchivo	El metarchivo permite usar un archivo de imagen para la apariencia del estereotipo.
Script de Forma	El Script de Forma de EA permite al usuario especificar formas personalizadas para el estereotipo usando el lenguaje de los Scripts de Formas de EA. Para más información vea el tema Scripts de Forma.
Asignar	Agrega el metarchivo asociado o el script de forma desde el elemento estereotipado.
Remover	Remueve el metarchivo asociado o el script de forma desde el elemento estereotipado.
Colores Predeterminados
Rellenar	Rellena y determina el color de fondo predeterminado del elemento.
Borde	Borde se usa para controlar el color del borde.
Fuente	Fuente se usa para controlar el color de la fuente estereotipo.
Restaurar	Restaura la apariencia del elemento a la apariencia del elemento predeterminado.
