Puede definir Valores etiquetados para un atributo. Los valores etiquetados son un medio conveniente para extender las propiedades que un elemento del modelo soporta. Esto puede usarse a su vez por los generadores de código y otras utilidades para transformar modelos de UML en otras formas.
Consejo: Los valores etiquetados son soportados por los Atributos, Operaciones, Objetos y Conectores.
Agregar un valor etiquetado
Para agregar un valor etiquetado, proceda con los siguientes pasos:
1. Puede:
| • | Seleccionar la opción Ver | Valores Etiquetados o |
| • | Presionar [Ctrl]+[Shift]+[6]. |
Se abre la ventana Valores etiquetados.
2. Haga doble clic en el atributo, en el diagrama o en la ventana del Explorador del proyecto. El nombre del atributo se abre como seleccionado en la ventana Valores etiquetados.

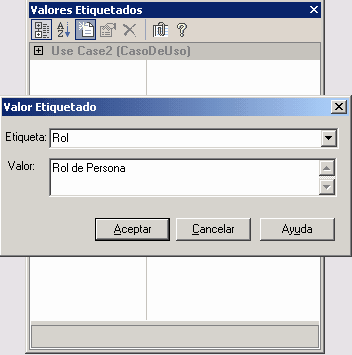

3. Haga clic en el botón Nueva etiqueta (
) o presione [Ctrl]+[N]. Se abre la ventana Valores etiquetados.
4. En el campo Etiqueta, escriba el nombre de la etiqueta o haga clic en la flecha despegable y seleccione una etiqueta definida personalizada.
5. En el campo Valor, escriba el texto asociado con la etiqueta.
6. Haga clic en el botón Aceptar para confirmar la operación. El nombre y valor de la etiqueta se muestran bajo el atributo en al ventana Valores etiquetados.
Consejo: Puede definir las etiquetas personalizadas creando un tipo de Valor etiquetado personalizado. Para obtener más información vea el tema Creando un tipo de Valor etiquetado personalizado.
