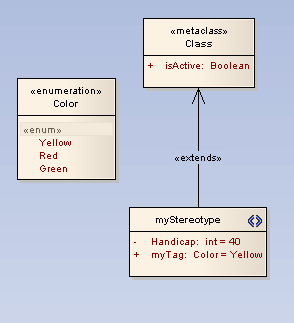

Las enumeraciones se pueden usar para restringir los valores disponibles para las etiquetas de los estereotipos.
Tenga en Cuenta: Las enumeraciones definidas bajo un paquete perfil no aparecen como elementos en el perfil cuando es importado.
Para agregar un elemento de enumeración, proceda con los siguientes pasos:
1. Abra su diagrama de Clase hijo del Paquete Perfil.
2. En la caja de herramientas del UML de EA, seleccione Más herramientas | UML | Perfil. Se muestran los contenidos de la página de Perfil de la caja de herramientas.
3. Arrastre un ítem de Enumeración desde la caja de herramientas en un diagrama. Si la ventana Propiedades no se abre, haga doble clic en el elemento en el diagrama.
4. En el campo Nombre, escriba el nombre de la nueva Enumeración.

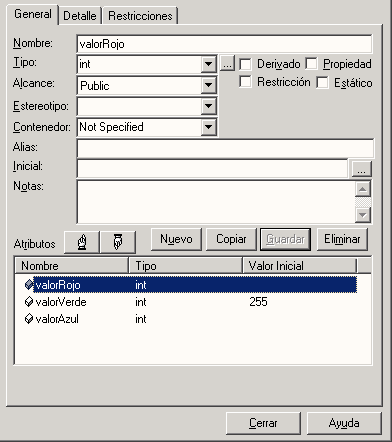

5. Haga clic en la pestaña Detalles y haga clic en el botón Atributos. Se abre la ventana Propiedades de los atributos.
6. En el campo Nombre, escriba el nombre del atributo de Enumeración.
7. En el campo Tipo, haga clic en el menú desplegable y seleccione el tipo apropiado.
8. En el campo Inicial, escriba el valor inicial del atributo.
9. Haga clic en el botón Guardar, y repita los pasos 6 a 9 para los atributos adicionales.
10. Cuando termine, haga clic en el botón Cerrar.
11. Haga clic en el botón derecho en el elemento Estereotipo y seleccione la opción del menú contextual Atributos. Se muestra la ventana Propiedades del atributo para el estereotipo.
12. En el campo Nombre, escriba un nombre para el atributo.
13. En el campo Tipo, escriba el nombre del elemento Enumeración.
14. En el campo Inicial, escriba el nombre del primer atributo enumeración que definió.
15. Haga clic en los botones Guardar y Cerrar.
Ahora ha generado una lista desplegable para configurar el valor de la etiqueta en la ventana Valores etiquetados.
