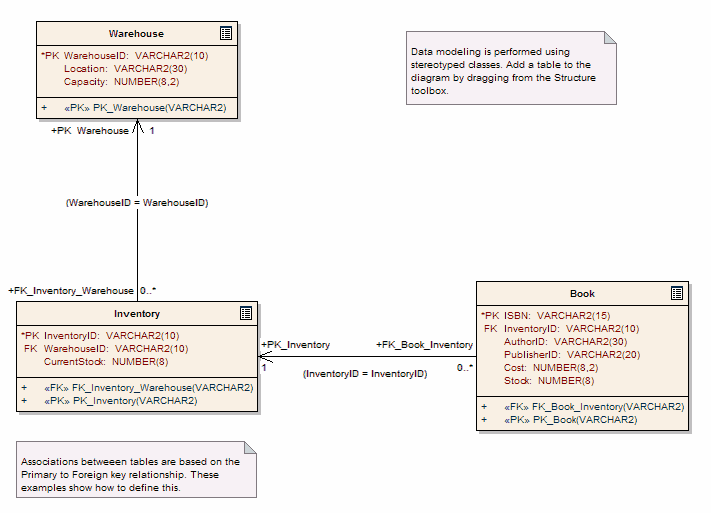

El siguiente diagrama es un ejemplo de un diagrama de Modelo de Dato. Muestra 3 tablas que están vinculadas en pares de clave primaria a clave foránea con cardinalidad asociada.
Tenga en cuenta también el uso de las operaciones estereotipadas para las claves Primarias (PK) y Foráneas (FK). Las operaciones pueden agregarse para:
| • | Validación (check) |
| • | Disparadores (triggers) |
| • | Restricciones |
| • | Índices |
Un diagrama de Modelo de Dato se representa en Enterprise Architect como un diagrama de clase, y es creado en la misma manera que otros diagramas.
